D-STAR Repeater









2013-07-22 D-star repeatern lämnar idag Mora.



En radioamatör i Uppsala har nu köpt repeatern, vi önskar dom lycka till med D-star aktiviteterna.











2013-05-16 i dag gick SM4JDP C QRT



All utrustning till D-star repeatern demonterades

Några bilder från demonteringen







cimg3084 (1024x768)





cimg3086 (1024x768)





cimg3094 (1024x768)





cimg3096 (1024x768)





cimg3098 (1024x768)







d-star bild 3







d-star bild 1







d-star bild 2











PRESSMEDDELANDE



Nu har vi fått SM4JDP C (145.6625 MHz - 600 KHz) online via DPlus och radiolänk.



Med en ex kommersiell Motorola GM350 och Dutch*Star adapter stående hemma hos SM4JDP - Peter), länken går från SM4JDP C (Högt berg utanför Mora) till SM4JDP´s QTH inne i Mora och sen ut på Internet till REFLECTORN (REF031B), på denna sen hänger i dagsläget de flesta andra aktiva noder / repeaters i SM.



SM4JDP C har en fantastisk räckvidd och körbar hemma hos SA4AXV och SA4AXS i Ekshärad (ca 100-120km) i kuperad teräng.



http://ref031.dstargateway.org kan ni se länkstatus i realtid (mer eller mindre)



Mer info om Dutch*Star (Svenska siten) http://shop.d-star.se



Tekniska frågor gällande länksystem besvaras av SM0TSC Johan via email info@d-star.se



73 de SM4JDP - Peter Pellams & SM0TSC - Johan Hansson















D-STAR



Digital Smart Technologies for Amateur Radio


QRV sedan 2007-12-17

Frekvens: 145.6625 ....Mhz










Antennerna flyttade i masten



Maj månad 2008

Nu sitter anttennerna mot Syd-Väst

Sm4EXE Hans i Falun kommer in till och från med endast 5 watt......





bild1a












bild1a




bild 2


























Nya anteener uppsatta 2008-02-07........

Det visade sig att en blindkäppen inte fungerade som vi tänkt oss.

Denna gång blev det Dipoler från Beng, Vårgårda Radio.

Bestälde antennerna på Onsdag förmidag och vi hade dom på Torsdag förmidag! Det vat sanslöst snabt jobbat av Bengt....



ant2





Nya antenner igen!

Blindkäppen fingerade inte som vi förväntat oss....







ant1





ant2












Antennen, Diamond X-510N med SRS duplexfilter ser till att D-star repeatern har antenn för 2 meter med cirka 8,3 dB gain och 70 cm repeater på frekvensen 434,700 med -2 Mhz skift har cirka 11,7 dB gain på ett berg som är cirka 700 meter över havet....





100_0514





Ja när vi ändå höll på satte vi uppe en 70 cm repeater i samma rack...

Frekvensen är 434,700 Mhz med -2 Mhz skift och subtons öppning.



100_0512



100_0513



Som vanligt ingen körbar väg på vintern...



100_0515





d-star







d-star repeater













Vare sig vi vill eller ej kommer Digital Radio att vara det som gäller om några år. Så det är lika bra vi börjar venja oss vid ny teknik. Av det skälet har jag och några kamrater investerat i Icoms IC-2200 med digitaltillsatsen UT-118 och börjat testa lite.

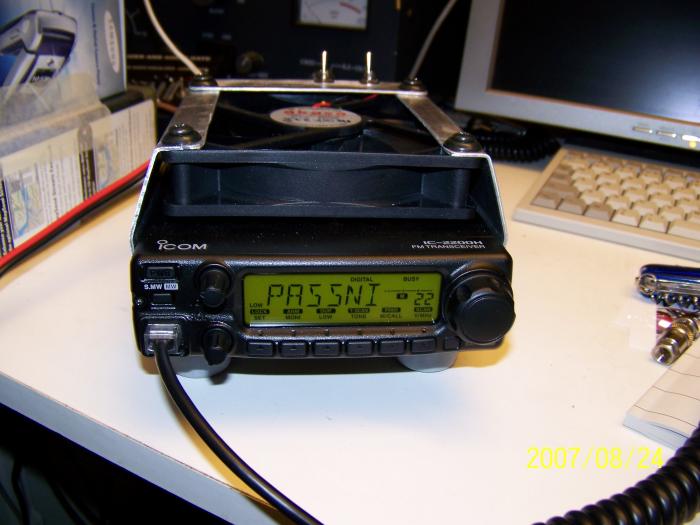

Några bilder på min modiferade IC-2200....

Tycker inte om en stekhet radio, därav fläktkylning.



100_0365

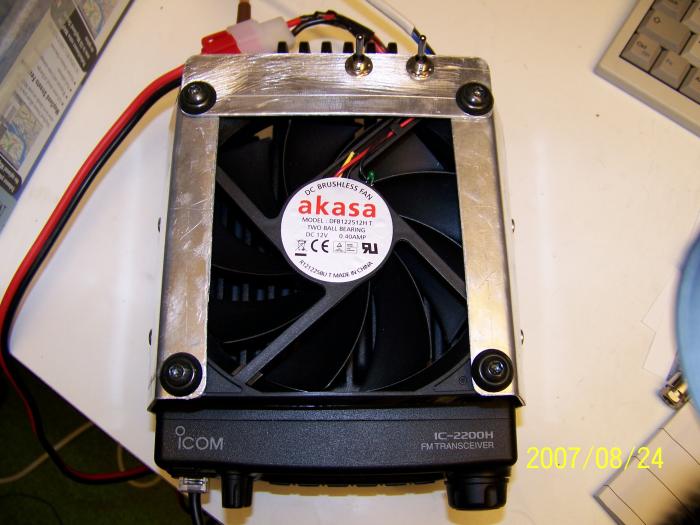

Strömbrytarna är till för att aktivera fläkten samt reglera

hastigenheten på fläkten i två steg.



100_0366











Duplexfilter.......till D-star repeatern.







tillverkning1







fingerstock1





matning1







matning2







matning3





matning4





mittpinne1







mittpinne2





mittpinne3







topp-platta1





allafilter1





allafilter2



allafilter3



lop1



lop2





färdigtfilter1
