STEPP IR ANTENN





xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx



Vecka 25...2007

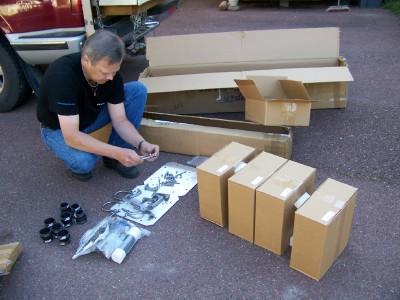

Nu är det dags att montera antennen, som är en

4 elemts Stepp IR.

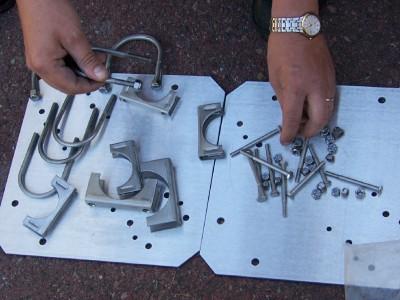

Fästplatta, Bom-Mast...Förborrad, man lägger

bara samman plattorna. Förborrat för 50 mm mast

rör, jag har 60 mm rör så det var bara att borra

upp hålen och fixa nya rostfria klammer.

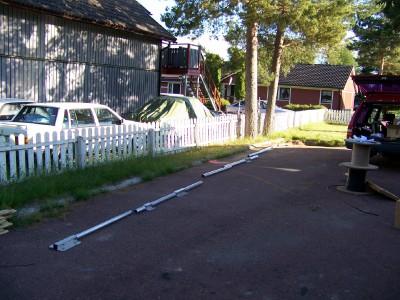

Bommen utlagd, den är 9,75 meter lång.

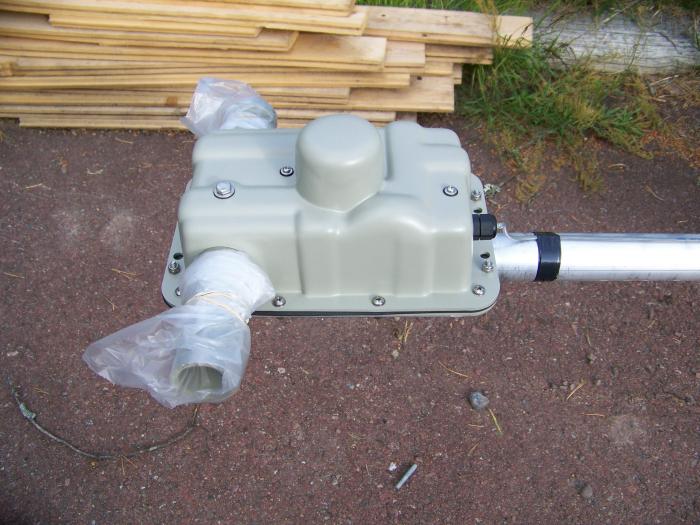

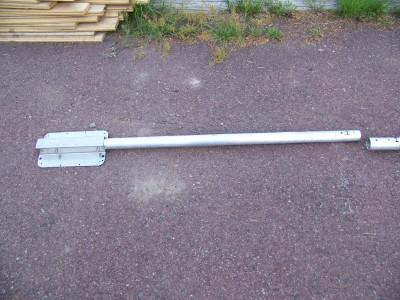

En av fästplattorna till element centrum.






Bomens rör är märkta med siffrorna 1:1 till och

med 6:6. Där ändarna 1 skall vara mot nästa rörs

1 osv.

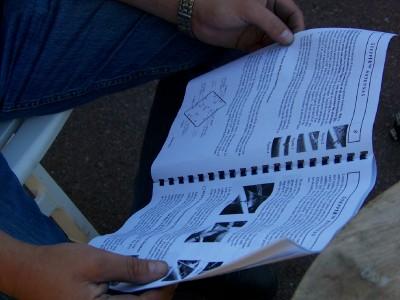

Och så är det till att läsa instruktionerna igen...

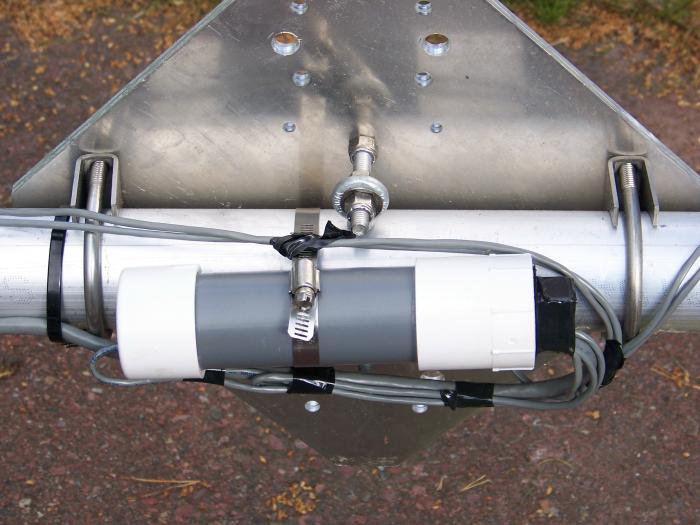

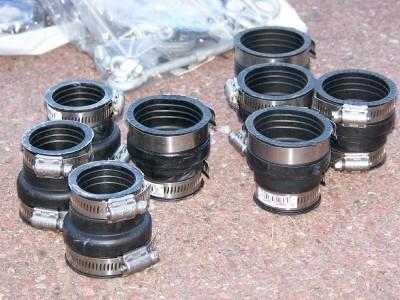

Gummitätningarna som skall sitta på var sida om

matningspunkten på respektive element.

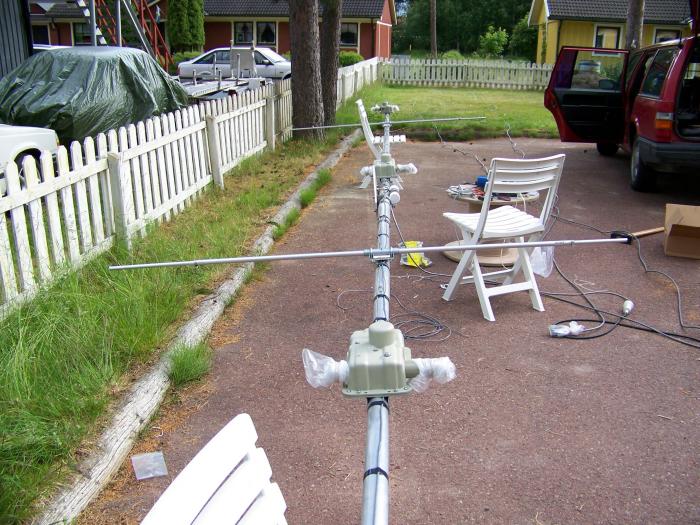

Kopplat och klart.

bild1b

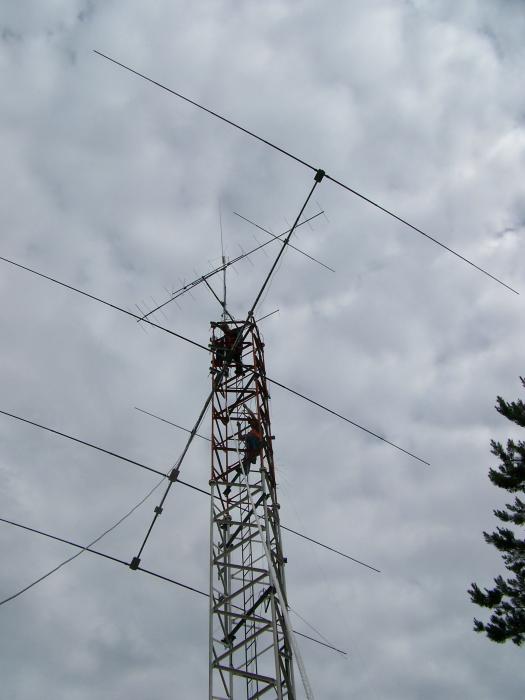

Här syns dom två extra elementen som jag monterat för att erhålla mer gain på 50 Mhz.

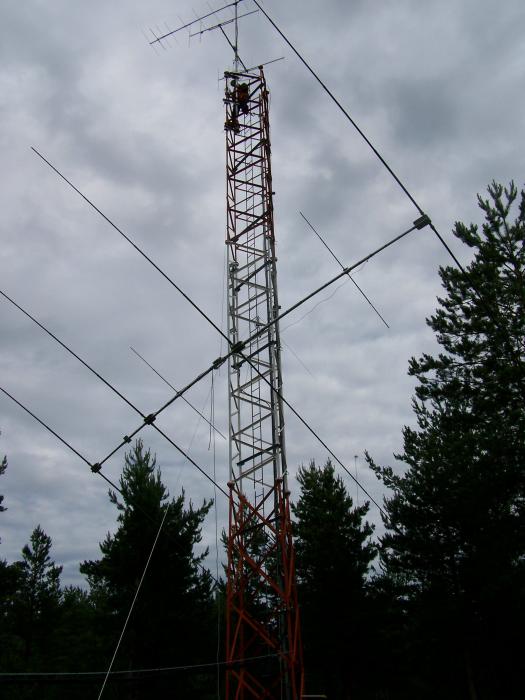

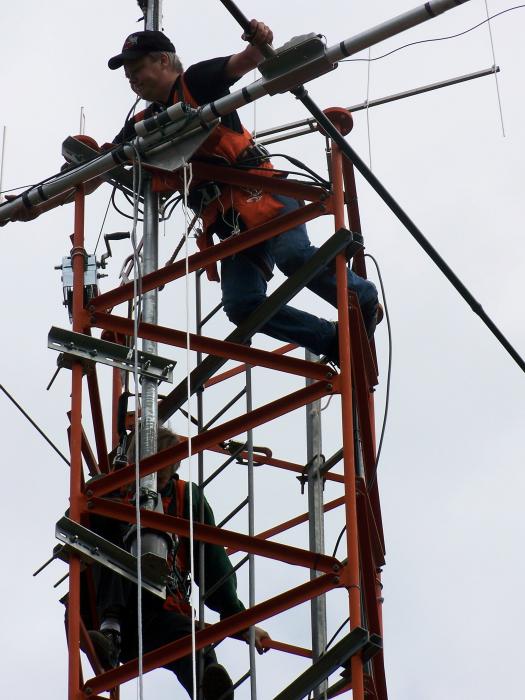

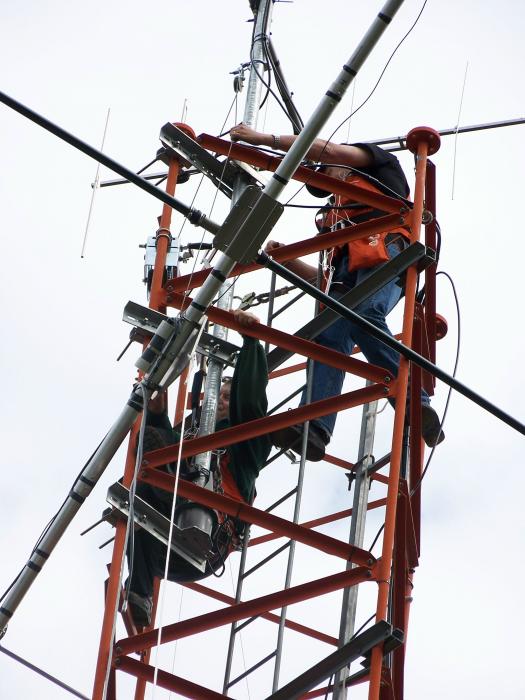

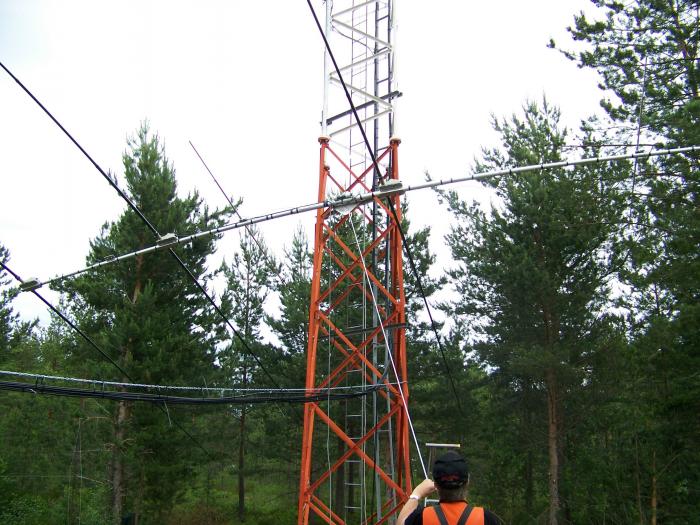

Nu är det snart dags för uppsättning.

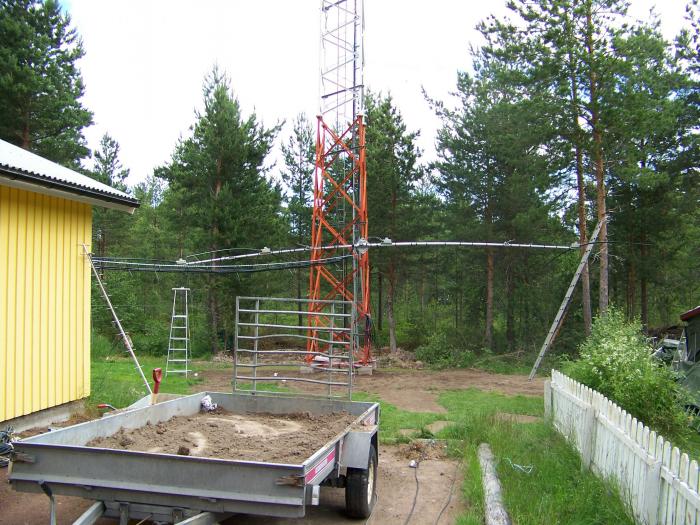

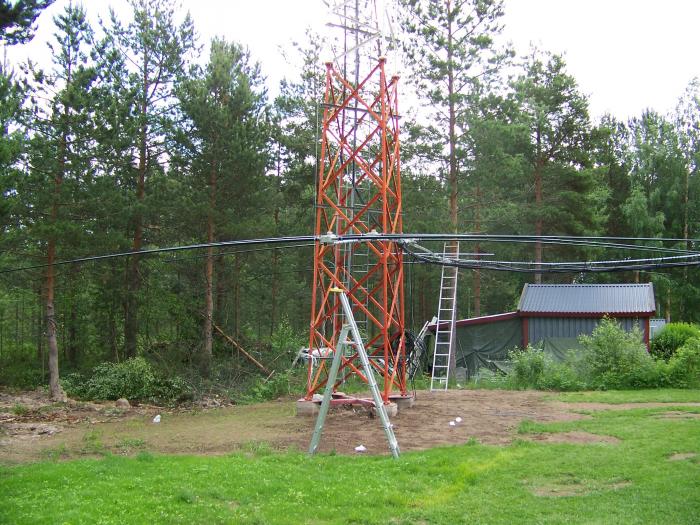

Nu skall det rensas lite i skogen, sedan skall alla element monteras...innan lyftet.

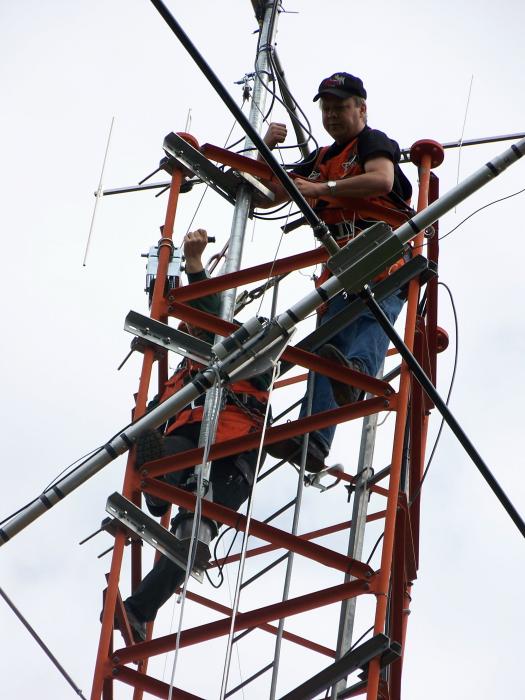

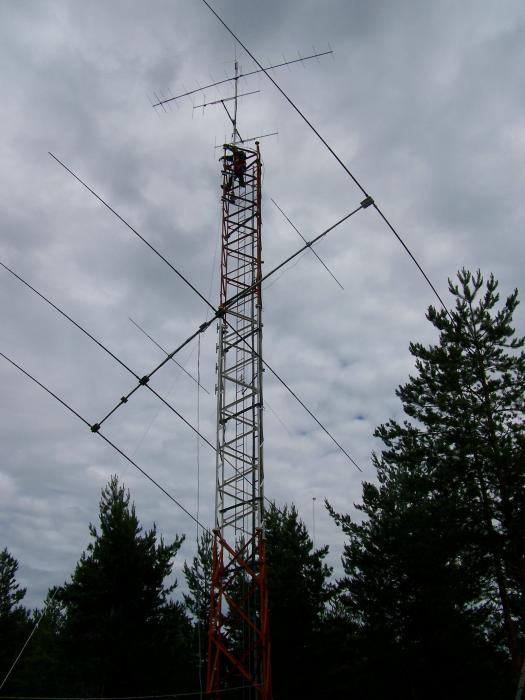

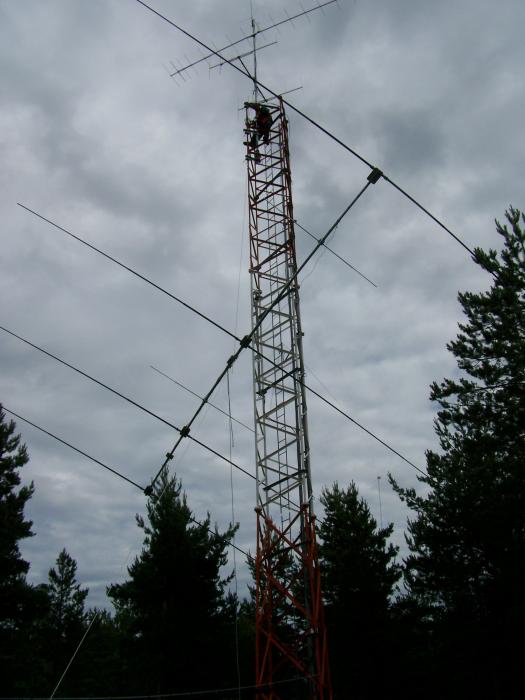

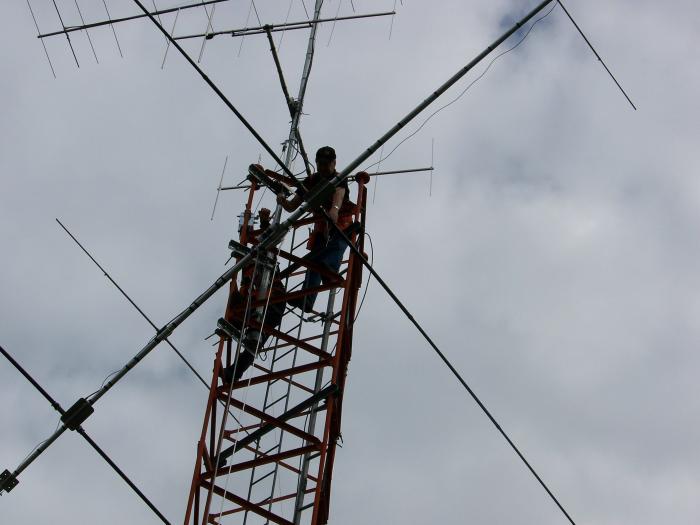

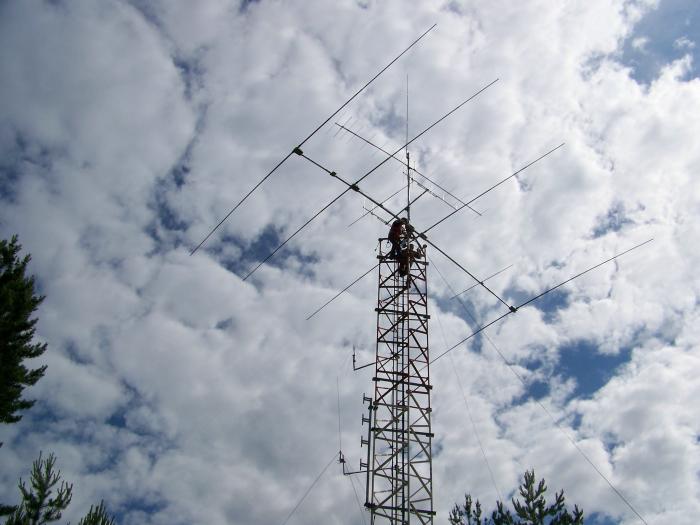

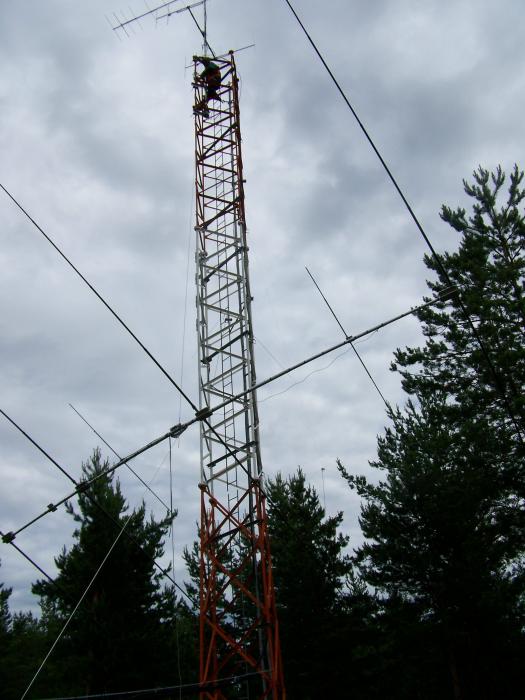

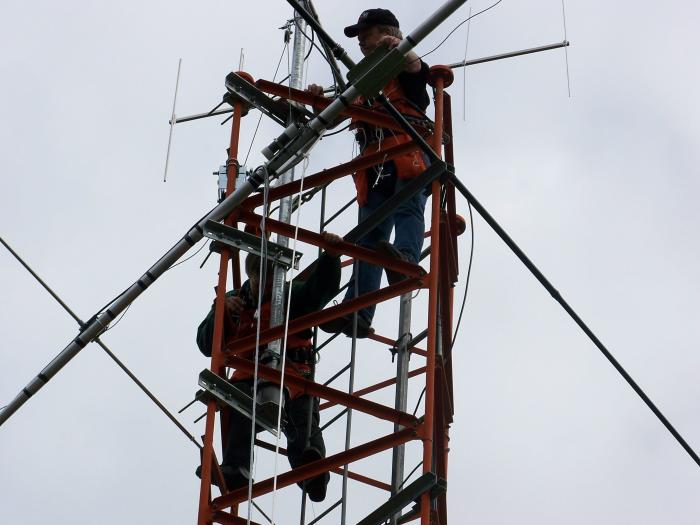

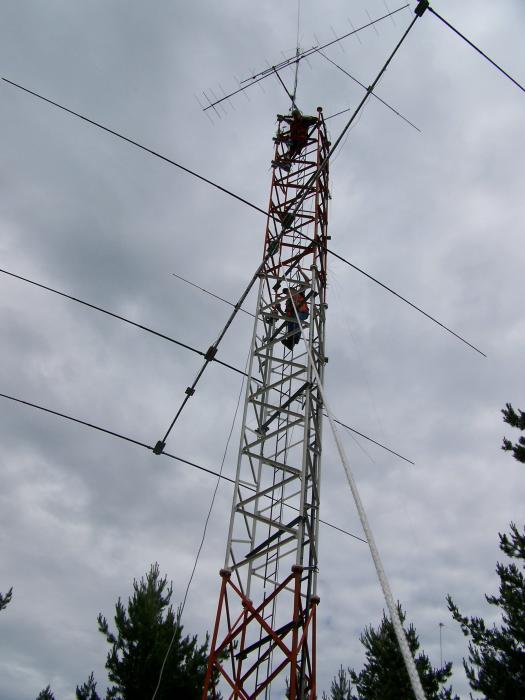

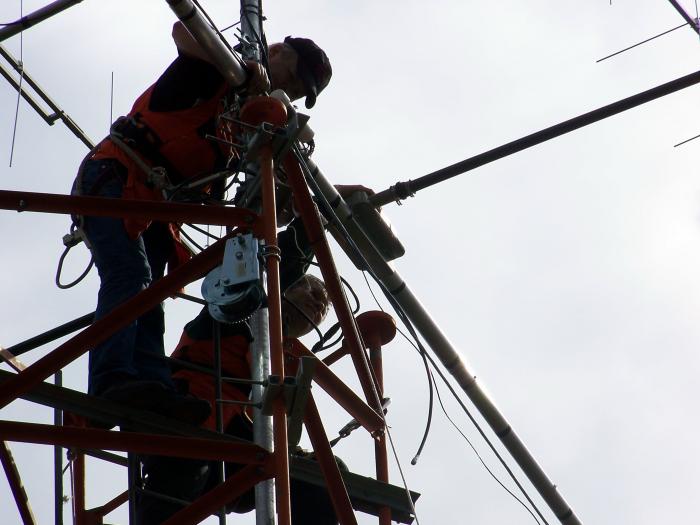

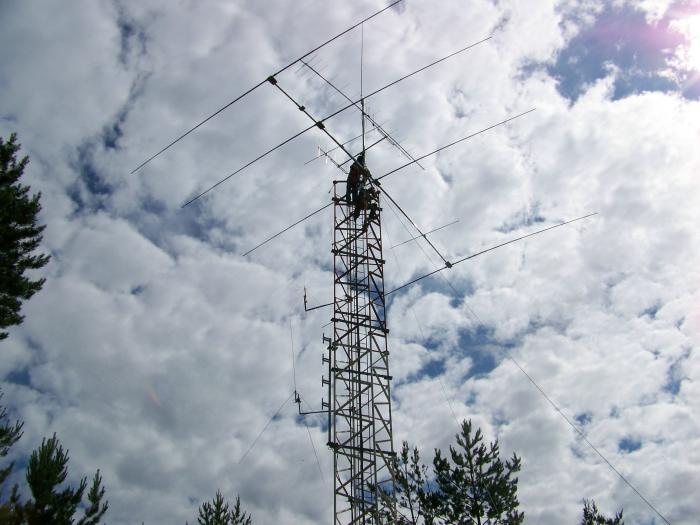

Midsommarafton 2007....
